在現代工業檢測、產品可靠性驗證以及科學研究等領域,電磁式振動台作為一種關鍵的試驗設備,發揮著十分重要的作用。中心軸作為電磁式振動台的核心部件之一,其設計、性能和功能對於振動台的整體性能和試驗效果有著深遠的影響。本文將深入探討電磁式振動台中心軸的作用、重要性以及相關技術要點。
一、電磁式振動台的基本原理與結構

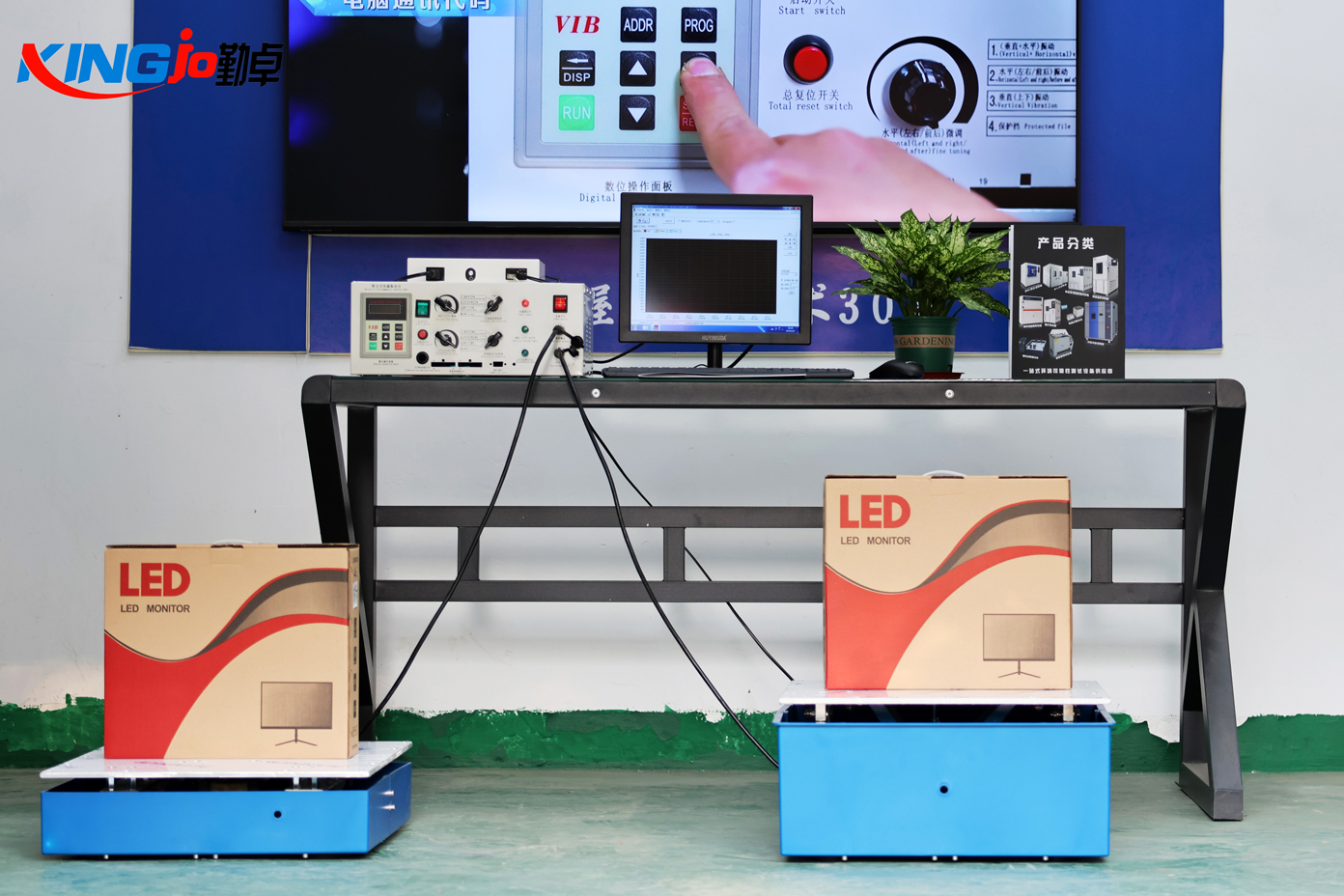

電磁式振動台是一種利用電磁感應原理產生振動的試驗設備。其主要由電磁驅動係統、振動台麵、控製係統以及支撐結構組成。電磁驅動係統通過交變電流產生磁場,進而驅動振動台麵按照設定的振動參數(如頻率、振幅、加速度等)進行往複運動,從而模擬各種振動環境,用於測試產品的抗振性能、可靠性以及壽命等指標。在電磁式振動台的結構中,中心軸是連接振動台麵與電磁驅動係統的關鍵部件,它不僅承載著傳遞動力的功能,還對振動台的運動精度、穩定性以及整體性能起著至關重要的作用。

二、中心軸的主要作用
(一)動力傳遞
中心軸是電磁式振動台中動力傳遞的關鍵環節。電磁驅動係統產生的動力通過中心軸傳遞到振動台麵,使其能夠按照設定的振動模式進行運動。中心軸的結構設計和材料選擇直接影響動力傳遞的效率和穩定性。例如,采用高強度、低阻尼的材料製造中心軸,可以有效減少能量損耗,提高動力傳遞的效率,確保振動台麵能夠獲得足夠的振動能量,從而滿足不同試驗要求的振動強度。
(二)運動導向
中心軸在電磁式振動台中還承擔著運動導向的重要任務。它能夠確保振動台麵在運動過程中始終保持精確的運動軌跡,避免出現偏移、晃動等現象,從而保證振動試驗的準確性和可靠性。為了實現良好的運動導向,中心軸通常需要與導向裝置(如導軌、軸承等)配合使用。通過精確的加工和裝配工藝,使中心軸與導向裝置之間的配合間隙達到最佳狀態,從而實現振動台麵的平穩、直線運動。例如,在高精度的電磁式振動台中,采用高精度的滾珠軸承作為導向裝置,與中心軸緊密配合,能夠有效減少運動過程中的摩擦和振動,提高振動台的運動精度和穩定性。
(三)結構支撐
作為電磁式振動台的核心部件之一,中心軸還具有結構支撐的作用。它需要承受振動台麵以及被測試產品在振動過程中產生的各種力和力矩,包括慣性力、離心力、摩擦力等。因此,中心軸的結構強度和剛度必須滿足相應的力學要求,以確保振動台在長時間、高強度的振動試驗中能夠保持穩定的運行狀態,不會出現變形、斷裂等結構失效問題。在設計中心軸時,通常需要根據振動台的額定負載、振動頻率、振幅等參數,通過力學分析和計算,選擇合適的截麵形狀和尺寸,以滿足結構支撐的要求。例如,對於大負載、高頻率的電磁式振動台,中心軸可能采用高強度合金鋼材料,並采用空心圓柱形截麵結構,以提高其結構強度和剛度,同時減輕自身的重量,從而提高振動台的整體性能。
