電磁式振動台三軸一體機結構原理

發布時間: 2025-07-01 09:45:02    來源:勤卓環試

電磁式振動台三軸一體機是一種集垂直(Z軸)、水平(X軸)和前後(Y軸)振動功能於一體的設備,其結構與工作原理如下:
一、核心結構組成
‌1.集成式驅動係統‌
三組獨立的電磁線圈組分別嵌入同一台體,分別控製X、Y、Z方向的振動,實現三軸同步或獨立運動。
‌2.振動平台‌

由剛性材料製成,用於放置測試樣品,通過連杆與電磁驅動線圈剛性連接,確保振動傳遞精度。

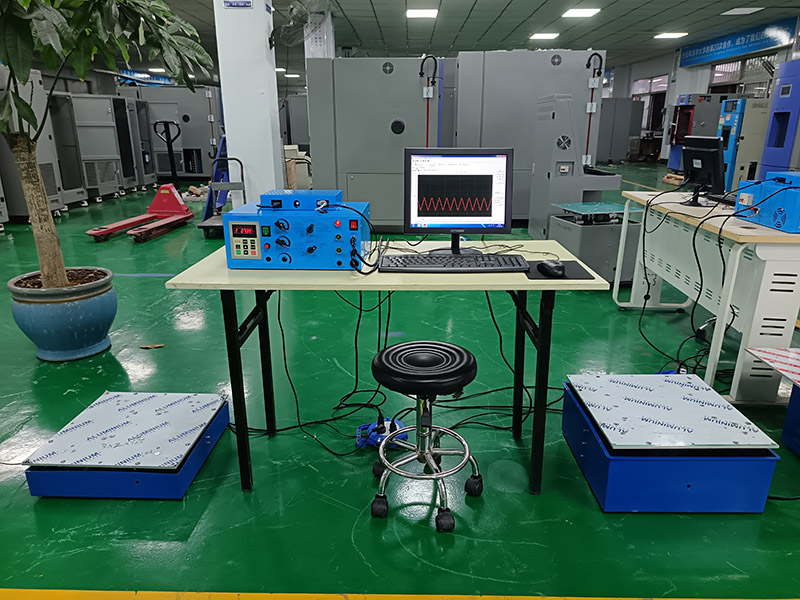

電磁式振動台三軸一體機


‌3.懸掛支撐係統‌
采用彈簧或液壓支撐結構懸掛振動台麵,結合油膜潤滑的水平滑台(含導軌、花崗岩平台),減少摩擦力,保障多方向運動的穩定性。
‌4.控製係統‌
‌勵磁單元‌:產生恒定磁場(通過直流電勵磁線圈或永磁體)。
‌激勵單元‌:信號發生器與功率放大器協同,輸出可調頻率/幅值的交變電流至驅動線圈。
5.電磁式振動台三軸一體機三軸協同控製‌
控製係統獨立調節三組線圈的電流相位、頻率及幅值,合成複雜空間振動軌跡(如正弦、隨機振動)。
‌6.運動傳遞‌
電磁力經驅動線圈傳遞至剛性台麵,帶動樣品實現三維振動模擬。
