在高低溫濕熱試驗箱的精密溫控係統中，蒸發器作為製冷循環的核心部件，承擔著熱量交換的關鍵使命。其通過液態製冷劑的氣化過程，將試驗箱內的熱量持續轉移至外部環境，為模擬溫濕度環境提供穩定可靠的冷源。這一看似簡單的熱交換過程，實則蘊含著複雜的物理機製與工程智慧，成為保障試驗數據準確性的重要基石。

一、蒸發器的工作原理與核心功能
蒸發器的工作原理基於製冷劑相變吸熱的物理特性。當低溫低壓的液態製冷劑流入蒸發器盤管時，通過管壁與試驗箱內的空氣進行直接熱交換。製冷劑吸收空氣中的熱量後逐漸氣化，形成低溫低壓的蒸汽，這一過程使周圍空氣溫度顯著下降。氣化後的製冷劑蒸汽被壓縮機吸入，完成製冷循環的閉環。

其核心功能可概括為三方麵：
熱量吸收：通過管壁與空氣的直接接觸，高效吸收試驗箱內的顯熱與潛熱，實現快速降溫。
相變驅動：利用製冷劑從液態到氣態的相變過程，在恒定壓力下吸收大量潛熱，提升單位質量製冷量。
濕度調節：在降溫過程中，空氣中的水蒸氣遇冷凝結成液態水，間接實現除濕功能，配合加濕係統可精準控製相對濕度。
以某型號試驗箱為例，其蒸發器采用銅管鋁翅片結構，管內製冷劑流量通過電子膨脹閥精確控製。在-70℃至+180℃的溫域內，蒸發器表麵溫度波動可控製在±0.5℃以內，確保試驗環境的穩定性。

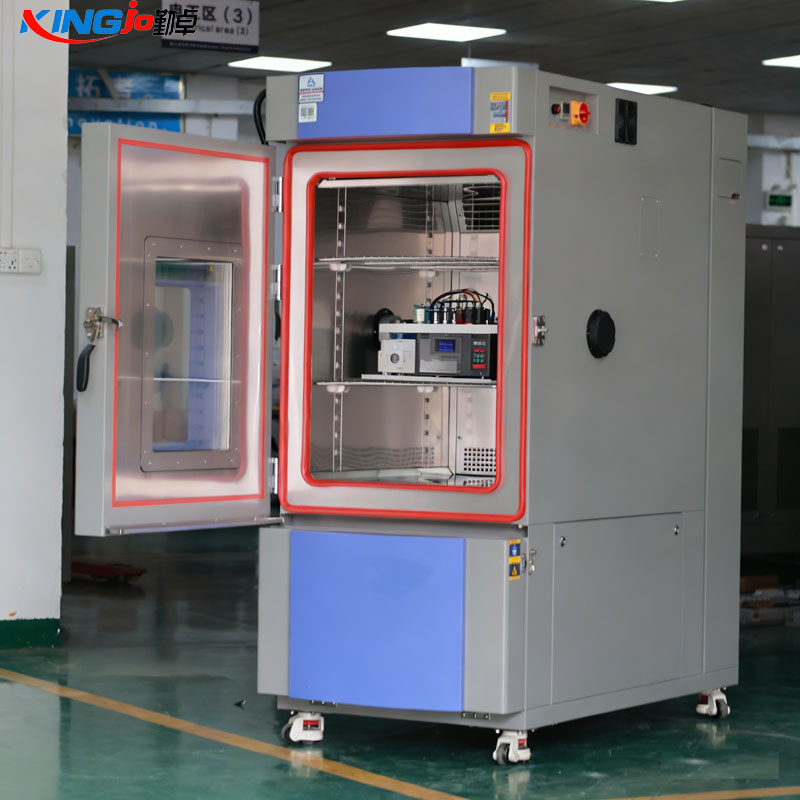

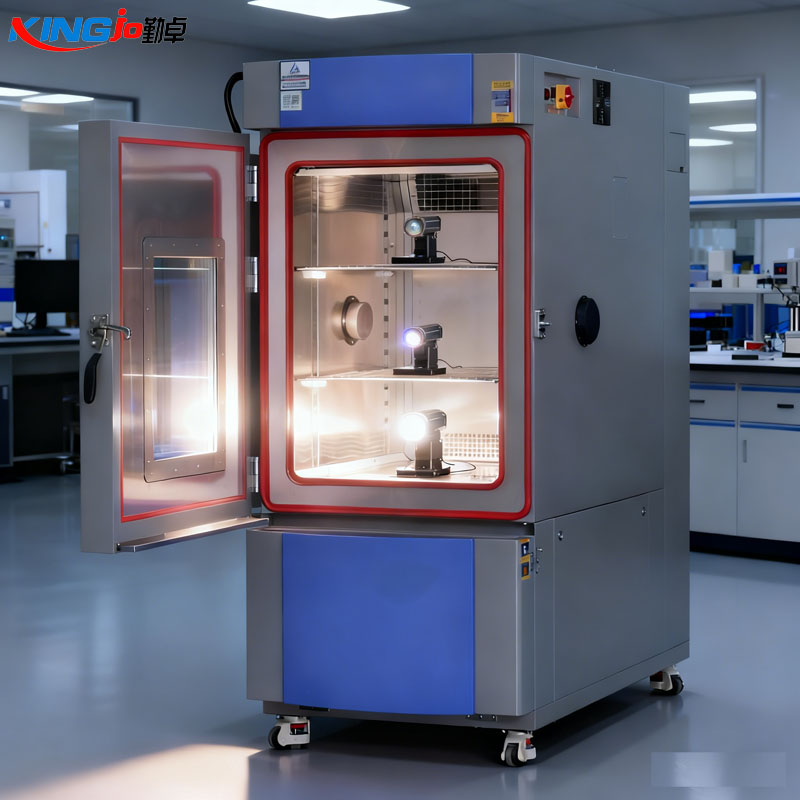

可選擇高低溫濕熱試驗箱型號有：

特點： 適用於航空航天產品、信息電子儀器儀表、材料、電工、電子產品、各種電子元器件，在高溫、低溫或濕熱環境下的各項性能指標的檢驗。試驗數據可通過U盤拷貝，電腦無需安裝任何軟件可直接打開試驗曲線或Excel文檔。結構設計周全: 水電分離設計;溫度均勻性±1.0℃。同溫層設計，防止試驗頂部滴水。報警履曆顯示以及故障解除方法。

具體參數

型號

LK -012G

LK -015G

LK -020G

LK -030G

H:0℃~+150℃  C:-20℃~+150℃  L:-40℃~+150℃  U:-60℃~+150℃ J:-70℃~+150℃

測試室尺寸LxDxHcm

100x100x120

100x100x150

120x120x150

150x120x150

外形尺寸  LxDxHcm

125x194x210

125x250x203

145x225x203

175x 225x203

溫度範圍

-40℃~+150℃

濕度範圍

20%-98%RH

解析精度

溫度: 0.01℃:濕度: 0.1%RH

溫濕度偏差

溫度: ±1.0℃; 濕度: ±2.5%RH

升溫時間

+20℃~150℃約30 min

降溫時間

+20℃~-20C℃≤30min

+20℃~-40℃≤55min

+20℃~-70C ≤75min

材質

外箱:防鏽處理冷軋鋼板烤漆 內箱: SUS≠304或SUS ≠316不鏽鋼板

絕緣材料

硬質聚氨酯泡沫料(帶阻燃劑)

製冷方式

進口泰康壓縮機+鰭片式全銅蒸發器+風冷式冷凝器

製冷劑

美國杜邦HFC係列環保製冷劑: R404A、 R23

壓縮機泠量

3.0P*2台

3.0P*2台

3.0P*2台

4.0P*2台

控製器

進口TEMI係列7"觸摸式溫濕度儀表

電器元件

法國施耐德工控產品、瑞士佳樂、台灣陽明等電器元件

加熱、加濕

鎳鉻合金加熱管、SUS316製護套式加濕管

循環風機

長軸電機+不鏽鋼風輪

故障報警

壓縮機過流、超壓、過熱、缺水、加熱器無風空焚、加濕器無水幹燒、漏電保護、超溫保護、欠相、室內超溫

水質

純淨水或去離子

電源

380V AC3Φ4W 50/60Hz

最大電流（A）

AC380V

23A

25A

28A

30A

其它配件

樣品架2塊，引線孔矽膠塞1個，鋼化除霧玻璃1塊

備注: 可根據客戶要求尺寸來訂製，滿足客戶的要求.
