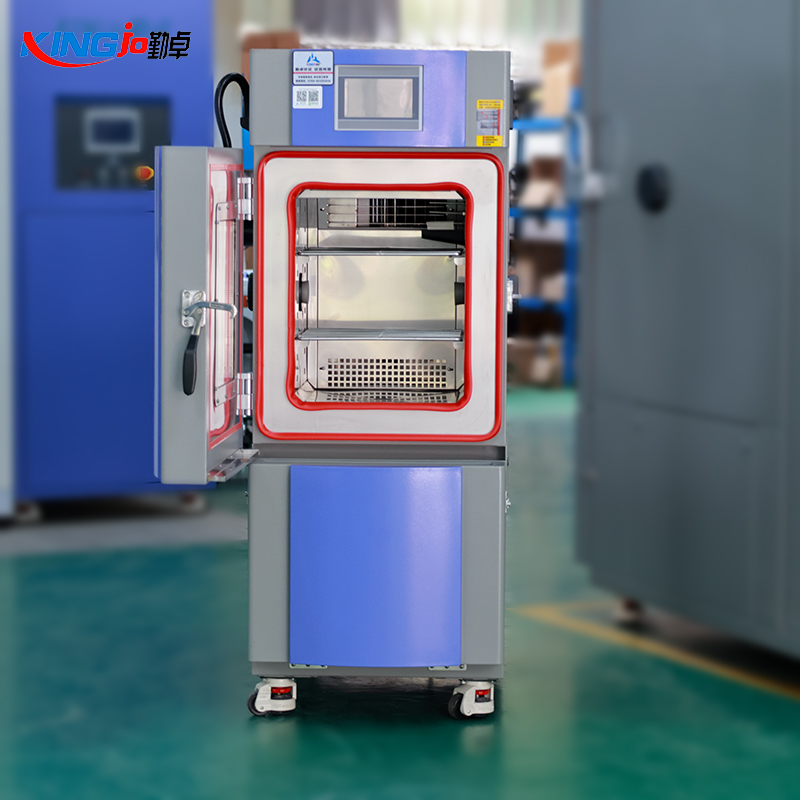

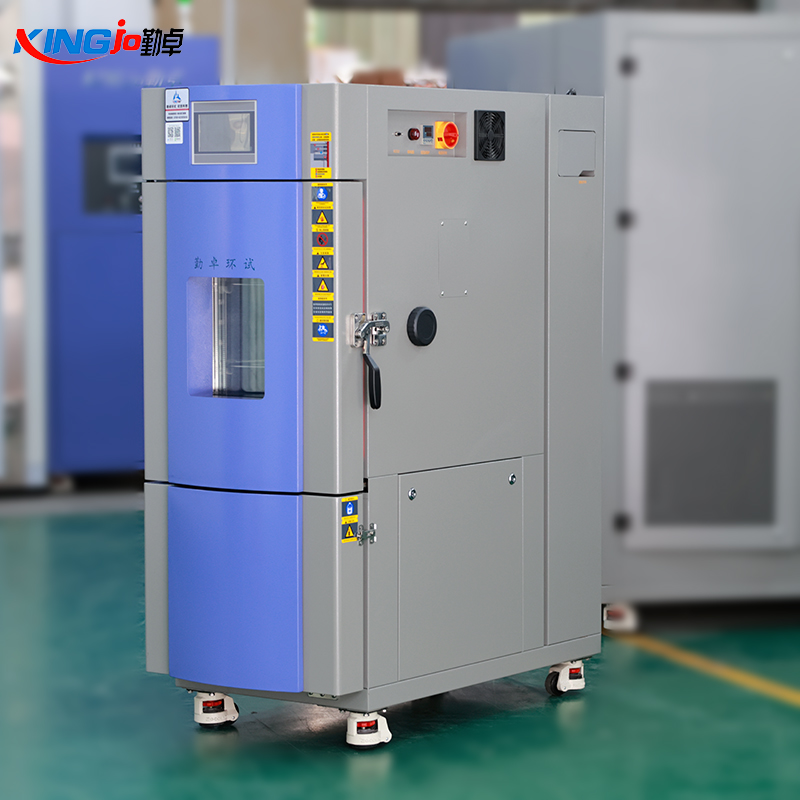

現代半導體芯片正向微型化、高集成、高性能方向飛速發展,廣泛應用於消費電子、新能源汽車、工業控製、航空航天等關鍵領域。芯片在實際服役場景中,長期麵臨高低溫交替、幹濕變化、環境老化等複雜工況,極易出現電路參數漂移、封裝開裂、絕緣失效、性能衰減等問題,直接影響產品穩定性與使用壽命。在芯片研發迭代階段,環境可靠性測試是必不可少的核心環節,而可程式恒溫恒濕試驗箱作為半導體行業專用環境試驗設備,可精準模擬各類極端溫濕度環境,為芯片新品研發、性能驗證、工藝優化提供核心數據支撐,成為芯片研發提質增效的關鍵裝備。
一、適配芯片研發需求,解決環境測試行業痛點
芯片內部晶圓、焊點、封裝膠體對溫濕度變化極度敏感,傳統簡易測試設備存在溫濕度控製精度低、波動大、程式單一等缺陷,無法滿足高端芯片的研發測試標準。很多芯片研發故障並非工藝問題,而是產品耐溫、耐濕、抗老化性能不足導致,常規檢測手段難以提前預判隱性隱患。可程式恒溫恒濕試驗箱依托高精度智能控製係統,可實現寬域溫濕度精準調控,溫度可實現正負精準控溫,濕度調節均勻穩定,支持自定義編程試驗流程。

設備可模擬高溫高濕、高溫低濕、低溫幹燥、溫濕度循環交變等多種工況,完美複刻芯片運輸、存儲、終端使用的全場景環境,解決了傳統測試設備環境模擬單一、數據誤差大、試驗重複性差的痛點,能夠精準捕捉芯片在複雜環境下的潛在缺陷,為研發優化提供真實、可靠的試驗依據。
二、多維度環境測試,加速芯片研發迭代進程
芯片新品研發過程中,需要通過大量環境可靠性試驗,驗證產品結構、材質、工藝的適配性,篩選最優研發方案。可程式恒溫恒濕試驗箱支持恒定試驗、循環試驗、階梯式溫濕度試驗等多種測試模式,可針對不同製程、不同用途的芯片開展針對性測試。消費級芯片可通過常規溫濕度老化測試,驗證日常環境適配性能;車規、軍工級芯片可通過高低溫交變測試,模擬極端溫差環境下的產品穩定性。
研發人員可依托設備可編程特性,自定義試驗時長、溫濕度變化速率、循環次數,精準模擬芯片長期老化過程,快速驗證芯片的耐候性、穩定性和使用壽命。通過試驗數據可精準定位封裝工藝、材質選型、電路設計中的薄弱環節,針對性優化研發方案,大幅縮短芯片新品測試周期,降低研發試錯成本,有效加速芯片技術迭代與產品落地。

三、嚴控研發品質,提升芯片服役穩定性與良率
芯片研發的核心目標,是打造高穩定、高適配、長壽命的優質產品,而環境可靠性測試是把控研發品質的最後一道關卡。借助可程式恒溫恒濕試驗箱開展標準化測試,可提前篩除溫濕度敏感、性能不穩定的研發樣品,從源頭規避芯片量產後出現的批量失效問題。在芯片封裝、貼片、鍵合等工藝優化環節,通過溫濕度試驗可驗證工藝適配性,有效改善芯片防潮、防開裂、防老化性能,大幅提升芯片成品良率。
同時,設備試驗數據可溯源、可存檔,完全符合半導體行業國標、行標檢測規範,可滿足產品認證、資質審核、客戶驗廠等合規需求,助力企業打造標準化、規範化的芯片研發品質體係。
四、總結
在半導體行業高質量發展的背景下,芯片環境可靠性成為核心競爭力之一。可程式恒溫恒濕試驗箱憑借高精度、可編程、多場景適配的核心優勢,深度融入芯片研發全流程,有效解決芯片環境適配性測試難題,助力企業優化研發方案、嚴控產品品質、縮短研發周期。未來,隨著高端芯片研發需求持續升級,智能化、高精度的可程式恒溫恒濕試驗箱,將持續賦能半導體產業,為國產芯片品質升級與技術創新築牢堅實基礎。
