隨著半導體產業快速發展,芯片被廣泛應用在汽車電子、工控設備、消費數碼、新能源儲能等多個領域,產品落地需要麵對南北溫差、沿海高濕、戶外晝夜溫變等複雜自然環境。芯片濕熱測試是元器件可靠性驗證不可或缺的環節,依托芯片高低溫試驗箱模擬多變溫濕度工況,能夠從研發、試樣、量產多環節排查產品隱患,為芯片量產品質築牢基礎。本文結合行業測試規範,詳解芯片濕熱測試的實用價值與設備應用優勢。
一、芯片濕熱測試,提前排查封裝與結構隱性缺陷

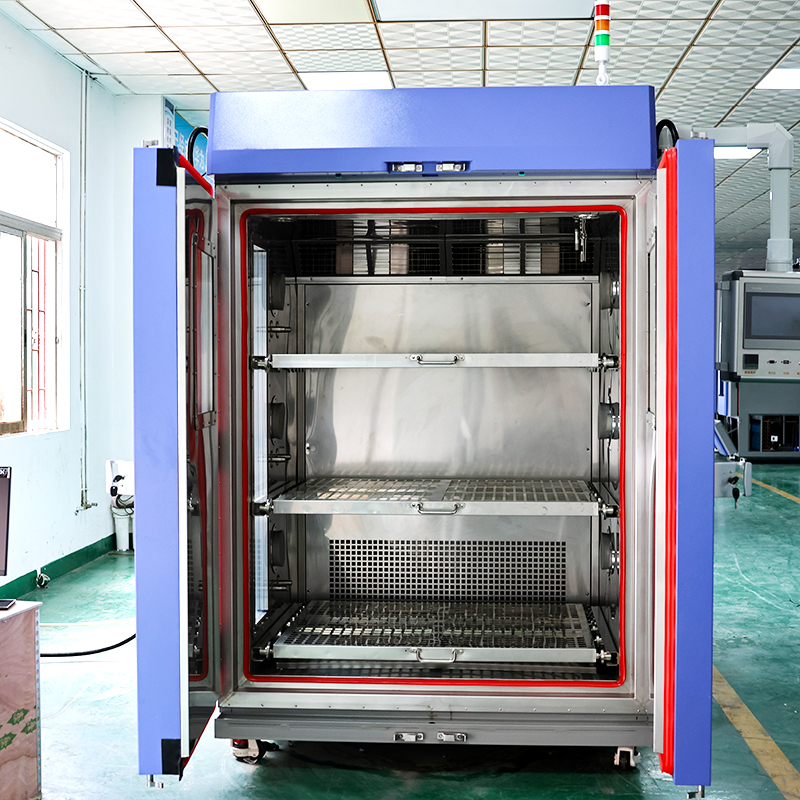

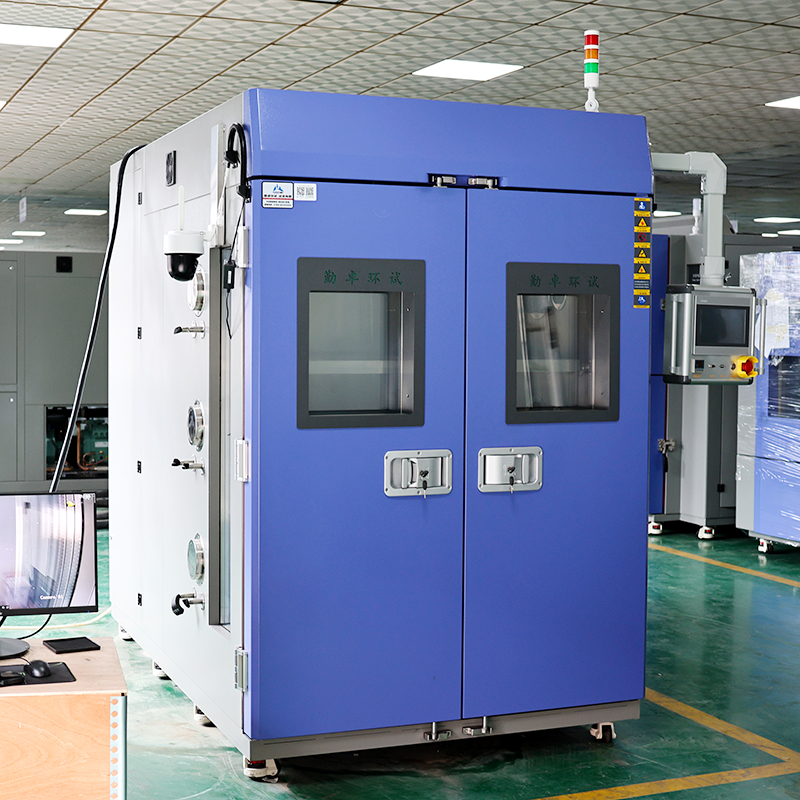

芯片由晶圓、封裝膠體、焊球、引線等多種材質組合而成,不同原材料熱膨脹係數存在差異,在溫度升降、濕度交變環境中容易出現應力形變隱患。借助芯片高低溫試驗箱可設定恒定濕熱、交變濕熱兩種試驗模式,常規參照 JEDEC JESD22-A101、GB/T2423 環境試驗標準,設置 85℃/85% RH 高溫高濕、-40℃~125℃溫濕度循環等工況,加速暴露產品出廠前難以發現的問題。

在長期濕熱環境浸泡下,水汽會緩慢透過封裝膠體縫隙侵入芯片內部,極易造成內部金屬布線氧化腐蝕、絕緣層受潮漏電;溫濕度交替變化帶來的熱脹冷縮應力,會逐步誘發焊點開裂、封裝分層、爆米花效應等故障。濕熱測試可以在實驗室環境中加速缺陷顯現,不用等待產品流入終端市場後再出現故障返修,從封裝選材、封裝工藝層麵優化改良,有效降低結構失效概率。不少芯片生產企業在封裝工序後,搭配芯片高低溫試驗箱完成批量濕熱篩選,提前剔除工藝瑕疵產品,優化出廠良品率。
二、驗證芯片電氣性能,保障全場景工況運行穩定
芯片的導通參數、耐壓值、信號傳輸精度易受溫濕度幹擾,低溫環境下半導體載流子活躍度下降,容易出現啟動卡頓、參數漂移;高溫高濕環境會提升漏電流數值,造成芯片功耗異常、功能失靈。濕熱測試過程中,技術人員可通過芯片高低溫試驗箱精準調控箱內溫濕度數值,全程外接測試工裝實時采集電氣數據,記錄不同環境下電壓、電流、時序參數的變化曲線。
車規芯片、工業控製芯片使用場景跨度極大,既要適配北方零下數十度低溫用車環境,也要耐受南方梅雨季高濕工況,濕熱測試能夠模擬產品全生命周期使用環境,驗證芯片在極限溫濕度下的運行穩定性。一旦測試中出現性能異常,研發人員可針對性調整芯片電路設計、元器件配比,避免產品裝車、裝機後出現功能性故障,提升產品環境適配能力。
三、縮短新品研發周期,控製企業生產與售後成本
新品芯片從方案設計到量產落地,需要反複進行可靠性驗證,如果直接實地投放不同地域做自然環境老化,測試周期往往長達數月甚至數年,研發投入成本偏高。利用芯片高低溫試驗箱開展加速濕熱老化試驗,依托加速老化原理,短時間複刻數年自然溫濕度損耗效果,大幅壓縮新品驗證周期,加快產品上市節奏。
從成本管控角度來看,前期通過濕熱測試篩選不良品,相比產品大批量出貨後集中售後返修,可節省原材料損耗、售後維修、品牌理賠等多項開支。消費電子芯片迭代速度快,多數廠商會在小批量試產階段使用芯片高低溫試驗箱做濕熱摸底測試,根據試驗數據優化生產工藝,減少量產階段批量報廢風險,優化企業生產成本結構。

四、滿足行業認證標準,提升芯片市場準入資質
目前國內外半導體準入認證均對元器件環境可靠性有明確檢測要求,無論是國內 3C 認證,還是車用產品 AEC-Q100 認證、出口產品 IEC 環境認證,濕熱測試報告都是重要申報材料。芯片生產廠家使用合規的芯片高低溫試驗箱完成濕熱項目檢測,出具完整試驗數據報告,可順利對接各類資質審核,拓寬芯片供貨渠道,適配國內外下遊采購標準。
尤其新能源、工控領域供應鏈準入門檻逐年提升,采購方普遍要求供應商提供環境可靠性測試履曆,常態化開展濕熱測試,依托芯片高低溫試驗箱留存試驗數據,成為芯片企業維係客戶合作、拓展市場的常規舉措。
總而言之,芯片濕熱測試貫穿芯片研發、試樣、量產全鏈條,依托芯片高低溫試驗箱精準複刻各類溫濕度環境,在缺陷篩查、性能驗證、成本優化、資質認證等方麵發揮關鍵作用。在半導體精細化製造趨勢下,規範化濕熱環境測試已經成為芯片品質管控的重要一環,助力國內芯片產業穩步提升產品可靠性與市場競爭力。
