LED燈具專用高低溫濕熱老化試驗箱
LED燈具專用高低溫濕熱老化試驗箱
LED燈具專用高低溫濕熱老化試驗箱

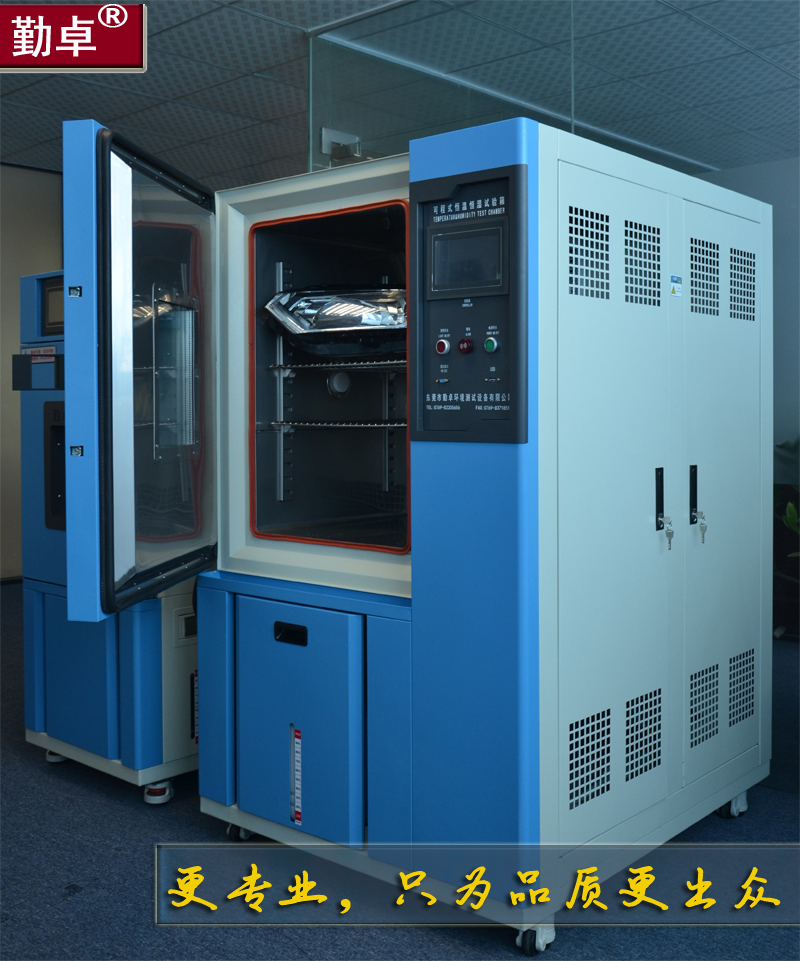

LED燈具專用高低溫濕熱老化試驗箱，勤卓係列的老化試驗箱專業用於各種不同規格的燈具老化測試之用。如LED球泡燈，LED探燈，LED工礦燈，LED水晶燈等方麵產品，均有使用。
|
型號※1 |
CK-80G |
CK-150G |
CK-225G |
CK-408G |
CK-800G |
LK-80G |
LK-150G |
LK-225G |
LK-408G |
LK-800G |
JK-80G |
JK-150G |
JK-225G |
JK-408G |
JK-800G | |||
|
標稱內容積（升） |
80 |
150 |
225 |
408 |
800 |
80 |
150 |
225 |
408 |
800 |
80 |
150 |
225 |
408 |
800 | |||
|
性
能
※
2 |
溫度範圍 |
-20～+150℃ |
-40～+150℃ |
-70～+150℃ | ||||||||||||||
|
濕度範圍 |
20～98%RH，10～85℃ | |||||||||||||||||
|
溫度波動度 |
±0.5℃ | |||||||||||||||||
|
溫度偏差 |
±2.0℃ | |||||||||||||||||
|
濕度偏差 |
±3.0%RH（>75%RH時） ±5.0%RH（≤75%RH時） | |||||||||||||||||
|
升溫時間 |
-20-->+150℃ |
-40-->+150℃ |
-70-->+150℃ | |||||||||||||||
|
≤60min |
≤70min |
≤60min | ||||||||||||||||
|
降溫時間 |
+20-->-20℃ |
+20-->-40℃ |
+20-->-70℃ | |||||||||||||||
|
≤45min |
≤60min |
≤80min | ||||||||||||||||
|
尺
寸 |
W |
400 |
500 |
600 |
600 |
1000 |
400 |
500 |
600 |
600 |
1000 |
400 |
500 |
600 |
600 |
1000 | ||
|
內部尺寸 |
H |
500 |
600 |
750 |
850 |
1000 |
500 |
600 |
750 |
850 |
1000 |
500 |
600 |
750 |
850 |
1000 | ||
|
D |
400 |
500 |
500 |
800 |
800 |
400 |
500 |
500 |
800 |
800 |
400 |
500 |
500 |
800 |
800 | |||
|
W |
650 |
750 |
980 |
1080 |
1480 |
650 |
750 |
980 |
1080 |
1480 |
650 |
750 |
980 |
1080 |
1480 | |||
|
外部尺寸 |
H |
1490 |
1590 |
1790 |
1900 |
2050 |
1490 |
1590 |
1790 |
1900 |
2050 |
1490 |
1590 |
1790 |
1900 |
2050 | ||
|
D |
945 |
1050 |
1030 |
1240 |
240 |
945 |
1050 |
1030 |
1240 |
1240 |
945 |
1050 |
1030 |
1240 |
1240 | |||
|
觀察窗尺寸 |
容積80、150、225、408 為450H×300W ;容積800 為 800H×600W | |||||||||||||||||
|
調溫調濕方式 |
BT（H）C平衡調溫（調濕）方式 | |||||||||||||||||
|
使用環境溫度 |
+5～+35℃ | |||||||||||||||||
|
材
料 |
外殼 |
雙麵鍍鋅鋼板，表麵噴塑處理 | ||||||||||||||||
|
內體 |
不鏽鋼板SUS304 | |||||||||||||||||
|
絕熱 |
聚胺酯泡沫和玻璃纖維 | |||||||||||||||||
|
調
節
器 |
加熱器 |
鎳鉻合金電加熱器 | ||||||||||||||||
|
加濕器 |
不鏽鋼鎧裝加熱器（水盆加濕） | |||||||||||||||||
|
鼓風機 |
離心風機 | |||||||||||||||||
|
製冷壓縮機 |
全封閉低噪音轉子式壓縮機 | |||||||||||||||||
|
製冷劑 |
R404a |
R404a/R23 | ||||||||||||||||
|
製冷方式 |
機械壓縮單級製冷（風冷或水冷） |
機械壓縮二元複疊製冷（風冷或水冷） | ||||||||||||||||
|
控
製
器 |
顯示器 |
7.0英寸，640×480點陣，TFT彩色LCD顯示器（Q8-902） | ||||||||||||||||
|
運行方式 |
程序方式、定值方式 | |||||||||||||||||
|
設定方式 |
中英文菜單，觸摸屏方式輸入 | |||||||||||||||||
|
程序容量 |
可編輯：269個程序。每個程序最大50步，可設3200個循環（每個循環步最大32000次循環）；固定：269個程序；程序可鏈接。定值可設定999999小時。 | |||||||||||||||||
|
設定範圍 |
溫度：根據設備的溫度工作範圍調整（上限+5℃，下限-5℃） | |||||||||||||||||
|
濕度：0-100%RH（如設備具有濕度功能） | ||||||||||||||||||
|
顯示分辨率 |
溫度0.1℃；時間0.1min | |||||||||||||||||
|
濕度：0.1%RH（如設備具有濕度功能） | ||||||||||||||||||
|
輸入 |
三線製自動補償型PT100 | |||||||||||||||||
|
通訊功能（選購件） |
RS-232接口，網口、手機通訊可實現本地和遠程通訊功能，（網絡通訊控製、手機通訊控製功能為選購件），操作軟件可用簡體中文Windows 2000或簡體中文Windows xp操作係統，占用PC機的COM口和USB口各一個；最多可同時連接254台設備；電纜累計長度最大1200m。 | |||||||||||||||||
|
控製方式 |
抗積分飽和PID | |||||||||||||||||
|
曲線記錄功能 |
具有帶電池保護的RAM，可保存設備的設定值、采樣值及采樣時刻的時間。最大存儲時間為90天（當采樣周期為1min時）。 | |||||||||||||||||
|
USB功能 |
配2G優盤一個，PC機專用軟件光盤一張。通過PC機專用軟件編製試驗程序.可將存儲在控製器內記錄的試驗曲線，數據轉存到優盤上。通過PC機直接顯示和打印試驗數據/曲線（從控製器轉存到優盤上的曲線為圖片格式不可修改）； | |||||||||||||||||
|
附屬功能 |
故障報警及原因、處理提示功能；斷電保護功能；上下限溫度保護功能；定時功能（自動啟動及自動停止運行）；自診斷功能。 | |||||||||||||||||
|
供
水
※1 |
供水方式 |
水泵提升 | ||||||||||||||||
|
儲水箱 |
80、150型：內置水箱10L ；225、408、800型：內置水箱20L ※1 | |||||||||||||||||
|
水 質 |
電阻率>500Ωm | |||||||||||||||||
|
電 源 |
AC220（1±10%）V （50±0.5）Hz 單相貳線+保護地線 ; *AC380（1±10%）V （50±0.5）Hz 三相四線+保護地線 | |||||||||||||||||
|
最大電流（A） |
14 |
17 |
20 |
26 |
*13.2 |
17 |
20 |
23 |
*11.8 |
*17.6 |
*11.8 |
*14.6 |
*17.6 |
*22 |
*30.8 | |||
|
功率 |
3.2 |
3.8 |
4.5 |
6 |
9 |
3.8 |
4.5 |
5.2 |
8 |
12 |
8 |
10 |
12 |
15 |
21 | |||
|
淨重量 |
220 |
230 |
275 |
305 |
450 |
230 |
240 |
300 |
350 |
480 |
260 |
295 |
325 |
425 |
650 | |||
|
標準配置 |
觀察窗1個（透明電熱膜中空玻璃），電纜孔（Φ50mm）左右各1個，樣品架2套，箱內照明燈1個，累時器1個，腳輪4個，電源線1條（長6米），RS-485接口，試樣電源控製端子1個，USB接口1個，2G優盤1個 | |||||||||||||||||
|
安全裝置 |
漏電斷路器,幹燒保護器（僅濕熱型）,水係統保護裝置（僅濕熱型）,風機電機過熱保護,溫度保險絲,控製回路過載短路保護器,上下限溫度保護器,冷卻水欠壓保護繼電器（僅水冷型），壓縮機超壓、過流、過熱保護,相序保護，冷凝風機過流保護（僅風冷型） | |||||||||||||||||
|
※1無濕熱功能的型號分別為PM（-20℃）、PU（-40℃）、PG（-70℃）。※2 室溫為+25℃，無試樣條件下測得的數據。 | ||||||||||||||||||
|
本資料的技術數據如有變動，恕不另行通知 東莞市勤卓環境測試設備有限公司 | ||||||||||||||||||
|
電話：0769-82205656 傳真：0769-83718518 |
出版日期：2015年6月 | |||||||||||||||||
*設備特點
高強度、高可靠性的結構設計- 確保了設備的高可靠性；
工作室材料為SUS304不鏽鋼 - 抗腐蝕、冷熱疲勞功能強，使用壽命長；
高密度聚氨酯發泡絕熱材料- 確保將熱量散失減到最小；
表麵噴塑處理 – 保證設備的持久防腐功能和外觀壽命；
高強度耐溫矽橡膠密封條 – 確保了設備大門的高密封性；
多種可選功能（測試孔、記錄儀、淨水係統等）保證了用戶多種功能和測試的需要；
大麵積電熱防霜觀察窗、內藏式照明 –可以提供良好的觀察效果；
環保型製冷劑 –確保設備更加符合您的環境保護要求；
*可根據用戶要求定製尺寸/定製使用指標/定製各種選配功能
*溫度控製
可實現溫度定值控製和程序控製；
全程數據記錄儀（可選功能）可以實現試驗過程的全程記錄和追溯；
每台電機均配置過流（過熱）保護/加熱器設置短路保護，確保了設備運行期間的風量及加熱的高可靠性；
USB接口、以太網通訊功能，使得設備的通訊和軟件擴展功能滿足客戶的多種需要；
采用國際流行的製冷控製模式，可以0%~100%自動調節壓縮機製冷功率，較傳統的加熱平衡控溫模式耗能減少30%；
製冷及電控關鍵配件均采用國際知名品牌產品，使設備的整體質量得到了提升和保證；
*設備滿足以下標準
GB/T 10592 -2008 高低溫試驗箱技術條件
GB/T 10586 -2006 濕熱試驗箱技術條件
GB/T 2423.1-2008 電工電子產品環境試驗 第2部分：試驗方法 試驗A：低溫
GB/T 2423.2-2008 電工電子產品環境試驗 第2部分：試驗方法 試驗B：高溫
GB/T 2423.3-2006 電工電子產品環境試驗 第2部分：試驗方法 試驗Cab：恒定濕熱試驗
GB/T 2423.4-2008 電工電子產品環境試驗 第2部分：試驗方法 試驗Db：交變濕熱（12h + 12h循環）
GB/T 2423.22-2008 電工電子產品環境試驗 第2部分：試驗方法試驗N：溫度變化
GB/T 5170.1-2008 電工電子產品環境試驗設備檢驗方法 總則
GJB 150.3A-2009 軍用裝備實驗室環境試驗方法第3部分：高溫試驗
GJB 150.4A-2009 軍用裝備實驗室環境試驗方法第4部分：低溫試驗
GJB 150.9A-2009 軍用裝備實驗室環境試驗方法第9部分：濕熱試驗
