采用智能型自動轉換膨脹係統,根據負載自動調整冷媒流量+智能型電熱功率

數據值(%)匹配升降溫(負載)自動模擬輸出功率數據輸出值.

本項目運行功率約10KW，通過增加冷平衡節能裝置，此設計比傳統設計可省電 30%以上.

結構特征

保溫圍護結構

外壁材料：優質彩鋼板

內壁材料：304不鏽鋼板

地板材質:  防滑鋁板

箱體保溫材料：硬質聚氨酯泡沫+岩棉（100mm厚度）（阻燃等級B1級）

空氣調節通道A

采多翼離心式循壞風扇，加強軸心加耐高低溫之旋轉葉片鋁合金製成，以達強製對流。

 FLOW THROW送風方式；水平擴散垂直熱交換弧形循環。

 可調式側吹出風口及護綱回風口。

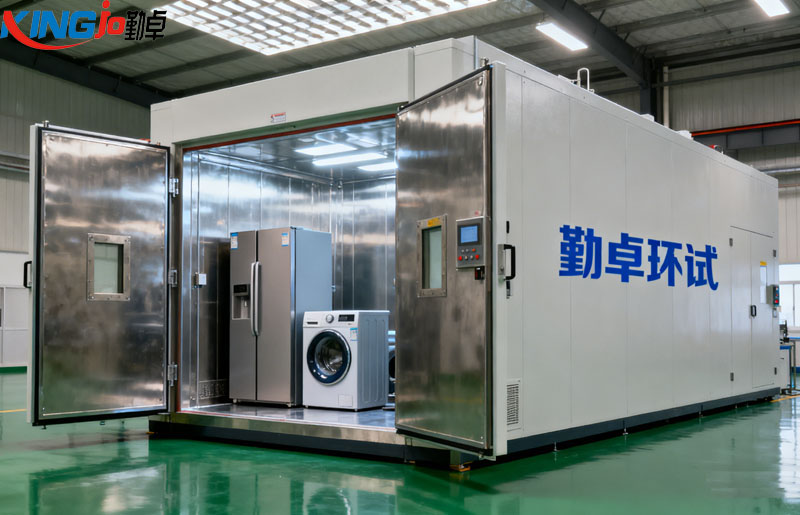

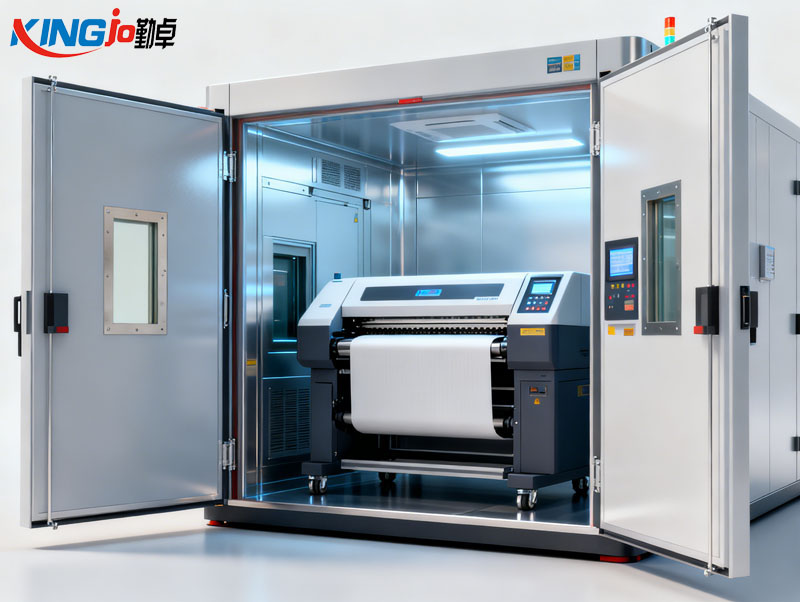

試驗箱標準配置

觀察窗：透明電熱膜中空鋼化玻璃1套（位於門上）

室內照明燈1套

上位機通訊軟件光盤、通訊線纜1條

門 雙開鉸鏈門，配觀察窗、照明燈、窗框/門框防凝露電熱裝置

控製麵板 控製器顯示屏、RS232電腦通訊接口、電源開關及狀態指示燈

機械室 製冷機組、接水盤、排水孔、冷凝器機組

配電控製櫃 IO板、機床變壓器、鎮流器、中間繼電器、時間繼電器、固態繼電器、交流接觸器、熱繼電器、保險絲、空氣開關

加熱器 1.鎳鉻合金電熱絲式加熱器

加熱器控製方式：無觸點等周期脈衝調寬，SSR（固態繼電器）

加熱器功率：PID自動控製輸出量

電源線及排水孔 位於箱體背麵

工藝細節：

●在係統設計中充分考慮到了對壓縮機的保護措施,如壓縮機吸排氣壓力自動

保護功能,以延長壓縮機的使用壽命.

●製冷係統管道采用優質無氧銅管,充氮保護焊接,避免傳統焊接方式在銅管內

壁產生氧化物對製冷係統及壓縮機的損害.

●壓縮機的吸/排氣壓力采用壓力表直接顯示.

●為防止壓縮機上化霜後的水任意流淌,壓縮機下部裝有不鏽鋼接水盤,收集後

從箱體後下方集中排放.

●在製冷係統設計中充分考慮了機組運行時的減振措施,避免因運行振動和溫

度變化引起的製冷管路變形和泄漏,提高製冷係統的可靠性：

●壓縮機底部安裝減振彈簧和膠墊,減少壓縮機振動向機組架傳遞.

●壓縮機吸排氣管道使用日本住友品牌的金屬避震軟管,減小振動通過製冷管路傳遞.

●直徑 10mm 以下的壓縮機工藝管路采用減震彎和遠端固定避免發生共振.

製冷係統

工作方式  采用法國泰康品牌製冷壓縮機,高效可靠,複疊式製冷循環.

節流裝置 節流裝置采用日本鷺宮智能型自動轉換電子膨脹閥,可根據負載自動調整冷媒流量,發揮更快穩定及省電效能.

蒸發器 翅片管式換熱器（兼做除濕器）

冷凝 器 水冷式：殼管式換熱器。

製冷劑 製冷劑采用符合國際環保要求的美國霍尼韋爾環保製冷劑 R404A、R23.

板式熱交換器

（複疊式製冷係統采用）  板式熱交換器,傳熱溫差小,換熱效率高,外形緊湊.
