聚氨酯彈性體簡稱為PU，與熱塑（sù）性（xìng）聚氨酯TPU有共（gòng）同的特性作為生活日用品（pǐn）之中多種用途，而在鞋底材料之中他們占據了大部分的 市場份額，PU與（yǔ）TPU材（cái）質與（yǔ）矽膠材（cái）質同為生活日（rì）用品（pǐn）中常見的材質，而（ér）有機矽膠製（zhì）品與PU製品則水火不相容，各自有它們的特性， 而在鞋（xié）底聚氨（ān）酯還（hái）是占據一定（dìng）的優勢，下麵就為大家講（jiǎng）解關於聚氨酯彈性體（tǐ）的特性優勢！

　　使用聚（jù）氨酯微孔彈（dàn）性體製作（zuò）鞋底（dǐ）始於1960年左右（yòu），英國（guó）、日本、德（dé）國、奧地利等國先後於1967年前後（hòu）在製（zhì）鞋業中推廣使用了 聚氨酯泡沫材料，由於它在鞋業中表現（xiàn）出優良（liáng）性能，到1974年西歐各（gè）國使用聚氨酯泡沫製作的鞋底就已發展到1.6億雙左右，約占 其總產量的20%。在製鞋業中，由於使用了聚氨酯泡沫材料（liào），使鞋（xié）子不僅（jǐn）輕便舒適，而且極其耐磨。在生產效率（lǜ）方（fāng）麵，也因獨（dú）特的加工工藝（yì）而獲得了極（jí）大的提高（gāo），從而使這種材料在製鞋工業中（zhōng）獲得迅速發展。目（mù）前，在製鞋工業所使用的材料中，聚氨酯泡沬體已 占全部材料的6%~8%，

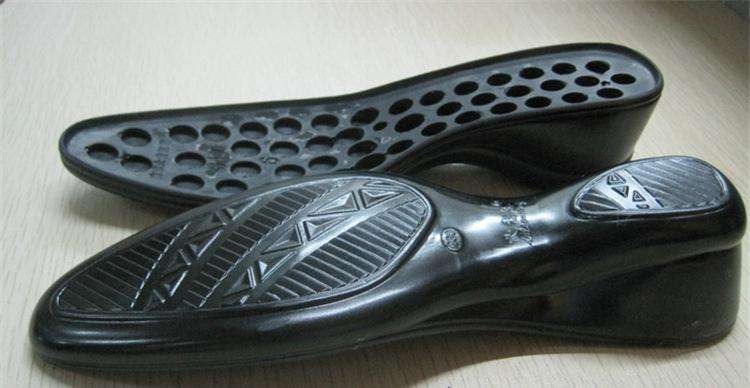

　　微孔聚氨酯（zhǐ）彈性體的鞋底特點（diǎn）如下（xià）

　　①聚（jù）氨酯微孔彈性體密度低而又柔軟，穿著舒適（shì）而輕便。普通橡膠製品和PVC等橡塑鞋底密度通常在1.2~1.48g/cm3，即使將它們進行發泡，其密度也（yě）隻能在0.8g/cm3左右。而聚氨酯微（wēi）孔彈性體鞋底的密度都在0.6g/cm3以下。

　　②聚氨酯鞋（xié）底的尺（chǐ）寸穩定性（xìng）好、耐久時間長。實踐證明：高性能聚氨酯鞋底的貯存壽命至少（shǎo）為（wéi）10年（nián）。在相對濕度100%、於70℃和（hé）80 ℃下進行為（wéi）期7d的加速老化模擬試驗（yàn）（相當於在普（pǔ）通環（huán）境下存放10年，結果顯示聚氨酯料在7d內性質沒有明顯的（de）變化，而其他材料 製備的外底，在同（tóng）樣試驗條件下，均（jun1）已徹底被破（pò）壞。

　　③聚氨酯鞋底具有（yǒu）優異（yì）的耐磨（mó）性能，完全能滿足嚴格的德國工業標準。根據英國SA-TRA製鞋研究所所做的對比性實驗顯示：聚氨酯 鞋外底的耐磨性能均明顯優於普通橡膠外底，而釆用雙密（mì）度聚氨（ān）酯鞋底（以中密度中底和高密度外底）的耐磨性能則更加顯著。

　　④聚氨酯鞋具有優異的（de）耐撓曲性（xìng）能。鞋（xié）在穿（chuān）著行走的過程中，要承受較大的撓曲彎曲，氨酯鞋底的耐撓曲性能均能超過25萬次，比 其他材料鞋底要好得多，而聚醚型聚氨（ān）酯鞋（xié）底，低溫下的耐撓曲性能（néng）則更（gèng）佳。

　　⑤聚氨（ān）酯鞋底的耐化學品性能優於其他常用鞋底用材，例如其耐石油和石油係燃料性明顯優於一般塑料和（hé）橡膠材料；耐堿性能與普 通橡（xiàng）膠材料相似，但耐酸性化學品方麵，聚氨酯鞋底則要比橡膠底差一些。

　　⑥使用聚氨酯微孔彈（dàn）性體製備的鞋品，緩衝性能好（hǎo），對人體足部有很好的保護作用。正因為（wéi）如此，目前，大多（duō）數運動鞋底都（dōu）將聚氨 酯材（cái）料作為首選材料。

　　⑦聚氨（ān）酯鞋（xié）底具有較好的耐溫性能。如鋼鐵工（gōng）業、機械工業等的工作環境溫度較高或常有高溫鐵屑、廢渣等物體，在（zài）這類場合工（gōng）作 的勞保工作鞋，必須具備較高的耐溫性能。一般來講，橡膠材料的耐熱性（xìng）能（néng）最好，PVC等（děng）熱（rè）塑性材料最差，聚（jù）氨酯材料居中，它在 有限的時間（jiān）內，可抵抗150℃的高溫，但其隔熱（rè）性能卻是最好的。
